생산 설비 현황

설 비 명

모델명

수량

제조사

CNC 스프링 코일링 기계

CNC-16

1 대

CS(대만)
대하기전

CNC 스프링 코일링 기계

CNC-26

3 대

CS(대만)
대하기전

6축 CNC 스프링 코일링 기계

W-635

1 대

TRS(대만)
대하기전

6축 CNC 스프링 코일링 기계

E-650MW

1 대

TRS(대만)
대하기전

CNC 멀티 포밍 기계

CNC-26T

2 대

YSM(대만)
대하기전

CNC 스프링 포밍 기계

CSM-720R

1 대

CSM(대만)
대하기전

열처리로

다양한 모델 보유

9 대

성신

투영기

RP1 1510

1 대

RESSON(대만)
대하기전

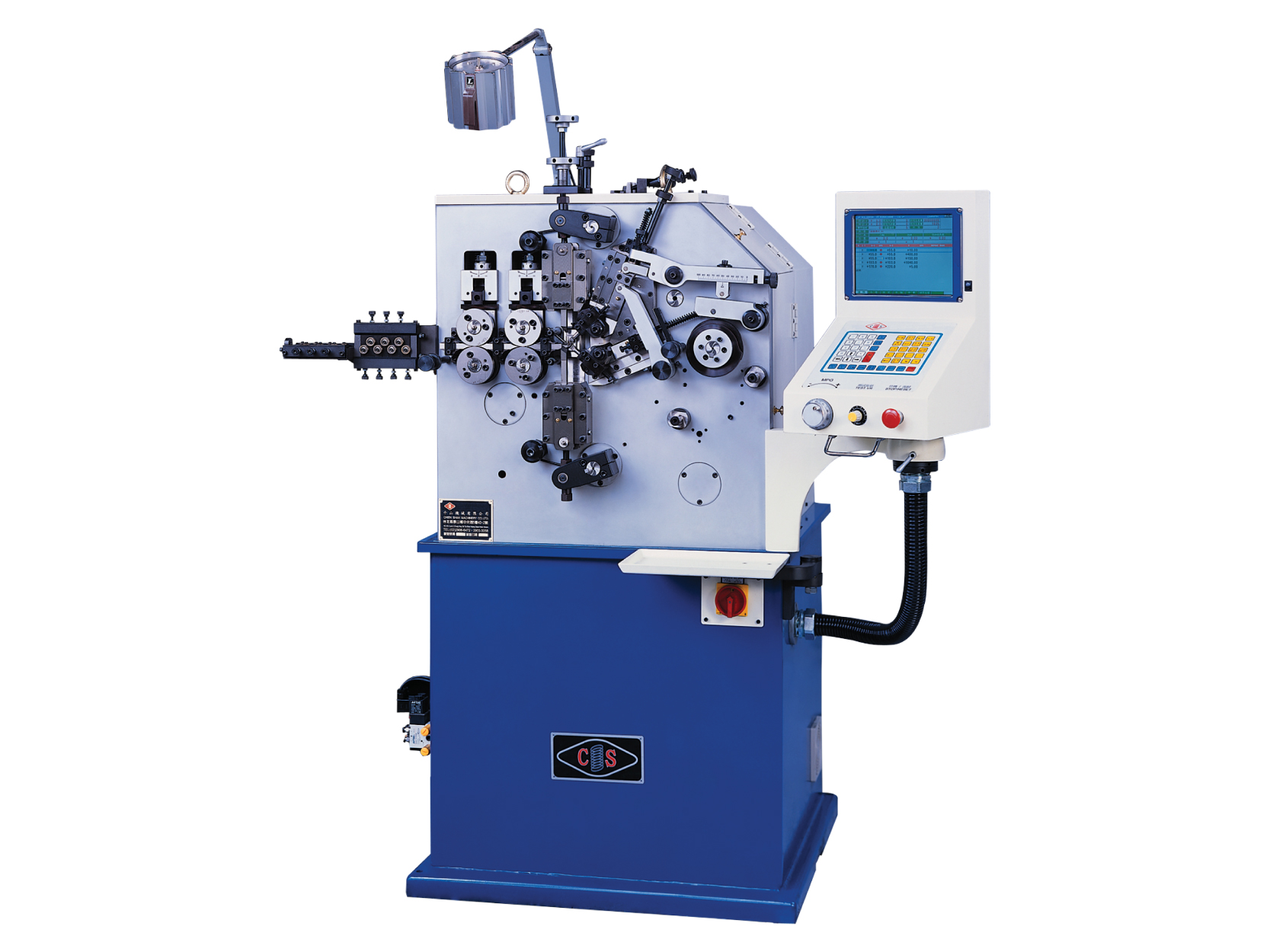

모델

CNC-16

2

가공 가능 선경

Φ 0.4 ~ 1.6 mm

최대 스프링 외경 ( 표준 )

Φ 45 mm

최대 Wire Feed 길이

무제한

최대 Wire Feed 속도

155 m / 분

최대 생산 속도 ( PCS / 분 )

350

전원

220 V, 3 Phase

기계 크기 ( L x W x H ) ( Cm )

138 x 98 x 168

기계 중량 ( About )

850 Kgs

모델

CNC-26

2

가공 가능 선경

Φ 0.8 ~ 2.6 mm

최대 스프링 외경 ( 표준 )

Φ 50 mm

최대 Wire Feed 길이

무제한

최대 Wire Feed 속도

135 m / 분

최대 생산 속도 ( PCS / 분 )

300

전원

220 V, 3 Phase

기계 크기 ( L x W x H ) ( Cm )

142 x 100 x 173

기계 중량 ( About )

950 Kgs

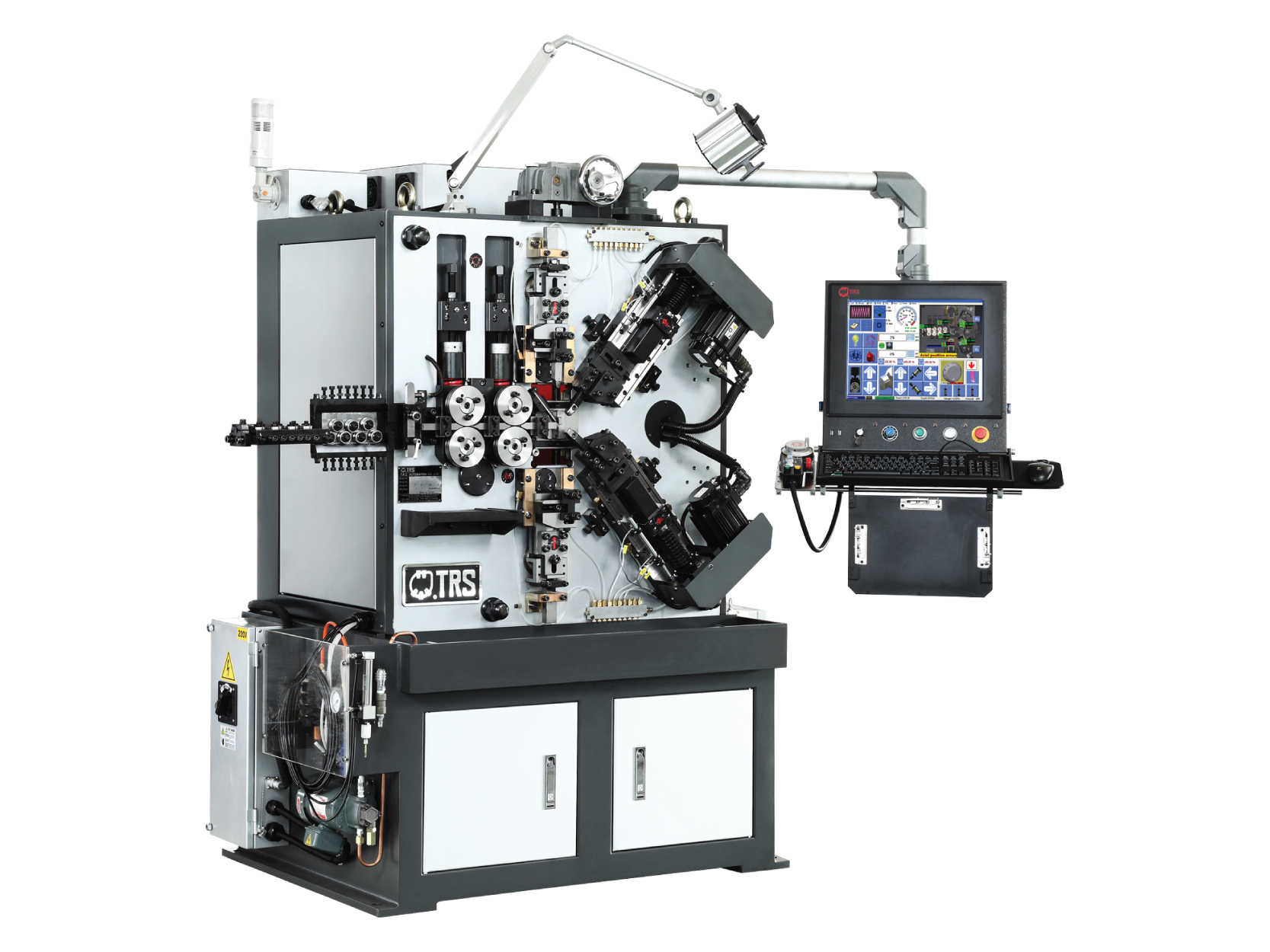

모델

W-635

6축

가공 가능 선경

Φ 1.2 ~ 3.5 mm

최대 코일 가능 외경 ( 표준 )

Φ 50 mm

피드 롤러 구성 ( 세트 )

2

와이어 인장 강도 ( N / mm2 )

2000

최소 스프링 지수 ( Dm / d )

≧ 5

와이어 이송

무제한

와이어 이송 속도 ( m / 분 )

90

최대 생산 속도 ( PCS / 분 )

120

전원

220 V, 3 Phase

컨트롤러 / 프로그램

Intel Atom Processor 시스템 / Windows XP 기반 전용 프로그램

기계 크기 ( L x W x H ) ( Cm )

215 x 91 x 178

기계 중량 ( About )

2000 Kgs

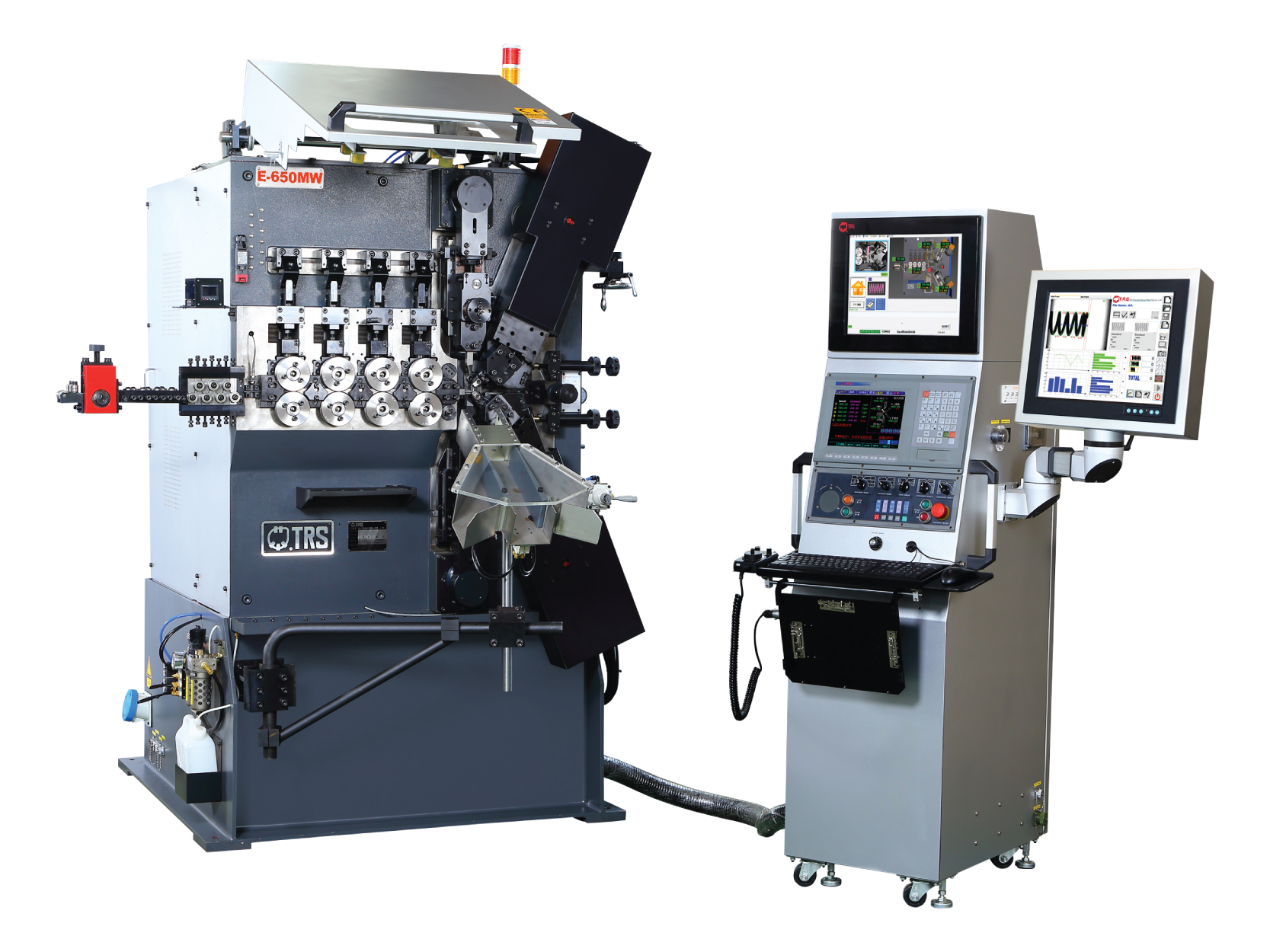

모델

E-650MW

6축

가공 가능 선경

Φ 1.6 ~ 5.0 mm

최대 코일 가능 외경 ( 표준 )

Φ 70 mm

피드 롤러 구성 ( 세트 )

4

와이어 인장 강도 ( N / mm2 )

2000 N / mm2

최소 스프링 지수 ( Dm / d )

≧ 3

와이어 이송

무제한

와이어 이송 속도 ( m / 분 )

80

최대 생산 속도 ( PCS / 분 )

150

전원

220 V, 3 Phase

컨트롤러 / 프로그램

E 타입 전용 컨트롤러 ( 기본 )  +  W 타입 컨트롤러 ( 옵션 )

기계 크기 ( L x W x H ) ( mm )

1950 x 1400 x 2250

기계 중량 ( About )

3700 Kgs

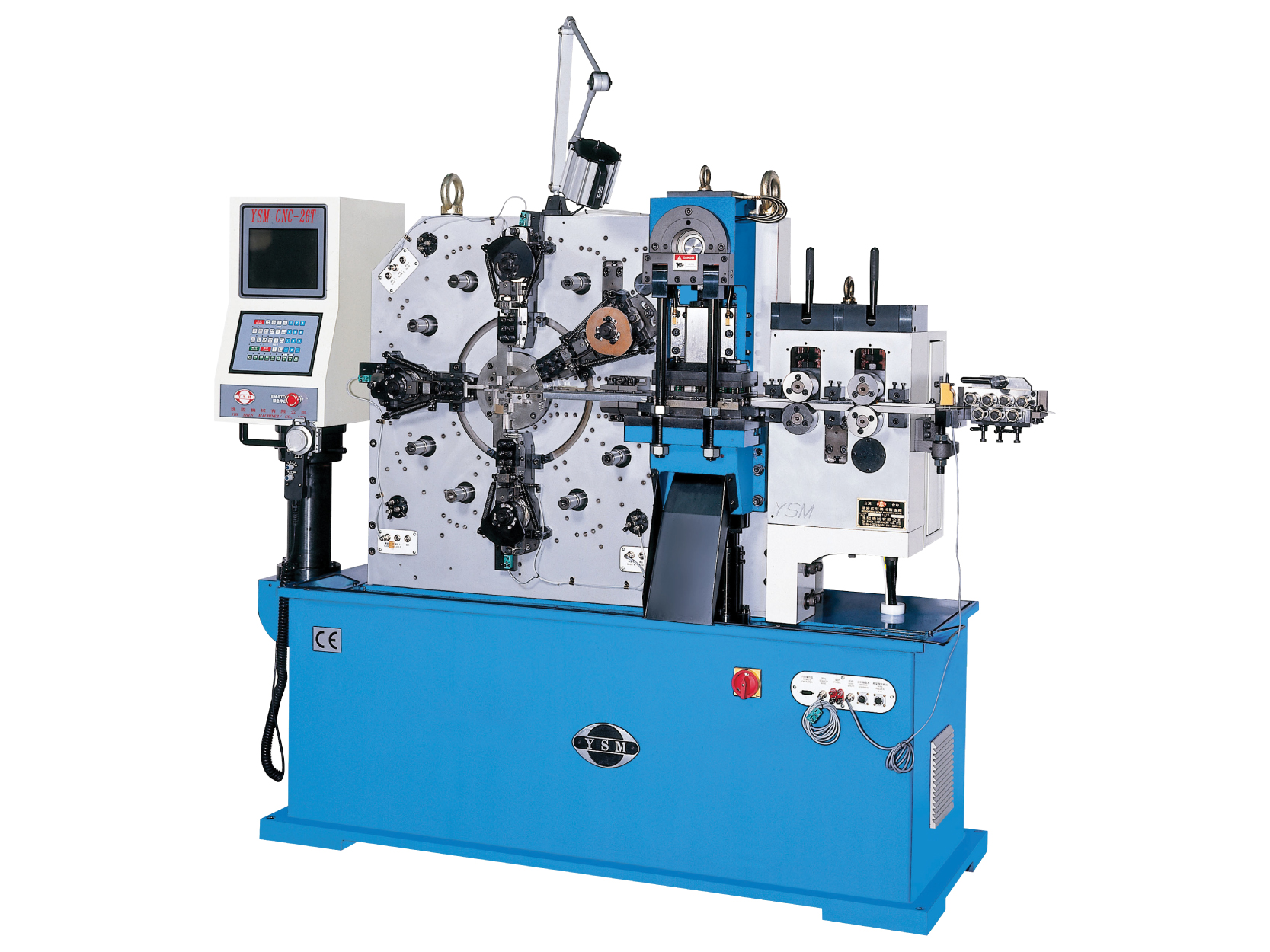

모델

CNC-26T

가공 능력

선재

Φ 0.6 ~ 2.5 mm

판재

0.3 ~ 1.2 x 30 mm

가공 가능 와이어 경도 ( Carbon )

80 C

3 / 4 *

최대 와이어 이송 길이 ( mm )

무제한

최대 생산 속도 ( PCS / 분 )

200

펀치 파워 ( TON )

10

펀치 스트로크 ( mm )

12

슬라이드 파워 ( TON )

1.5

슬라이드 스트로크 ( mm )

37

슬라이드 체크 센서

기본 장착됨

브레이크 시스템

기본 장착됨

모터
용량
( kW )

Press

3.5

Cam

3.5

Feed

1.5

Spinner

0.4 *

전원

220 V, 3 Phase

기계 크기 ( Cm )

225 x 99 x 180

기계 중량 (About) ( Kgs )

2500

모델

TF-20

2

가공 가능 선경

Φ 0.5 ~ 2.0 mm

최대 스프링 외경 ( 표준 )

Φ 50 mm

최대 Wire Feed 길이

무제한

전원

220 V, 3 Phase

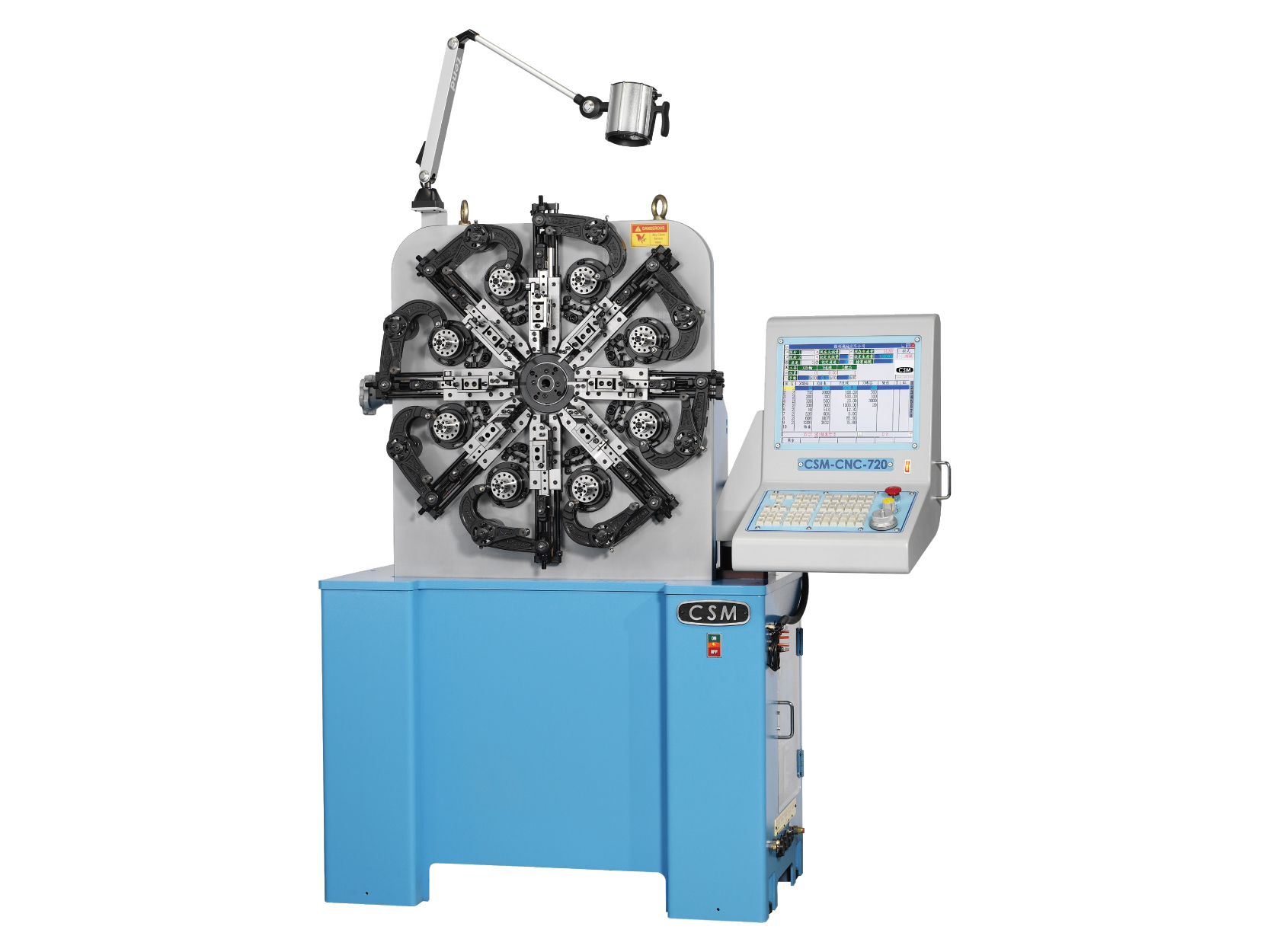

모델

CNC-720R

표준 / 최대

3 / 7

가공 능력

선재

Φ 0.4 ~ 2.3 mm

판재

1.0 x 12.0 mm

슬라이드 스트로크

70 mm

토션 스프링 최대 Leg 길이

40 mm

코일 가능 최대 외경 ( 표준 )

Φ 60 mm

컨트롤러

x86 32비트 프로세서 산업용 컴퓨터 ( 전용 프로그램 )

전원

220 V, 3 Phase

기계 크기 ( L x W x H ) ( Cm )

150 x 80 x 175

기계 중량 ( About ) ( Kgs )

850

정밀 형상 측정용 투영기 / 측정 분해능 0.001mm
